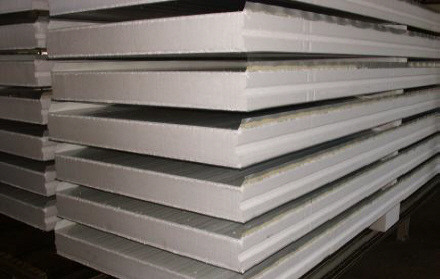

Технологическая линия английской фирмы IsoWall производит панели со средним слоем из пенополистирола. Панели, производимые на этой линии состоят из облицовки из оцинкованных стальных листов, покрытых полиэстером и средним слоем из негорючего пенопласта толщиной от 50 до 300 мм, максимальная длина составляет 15 м, а эффективная ширина панели - 1200 мм. Для крепления облицовки из полистирола, используется современный двухкомпонентный полиуретановый клей, что обеспечивает прочное и надежное крепление, благодаря чему панели являются конструкционным элементом. Кроме этого панели имеют уникальный замок, который позволяет их установку в герметичных помещениях, таких как холодильные камеры с контролируемой атмосферой и уникальный шпунт, благодаря чему во время установки панелей не требуется никакого дополнительного уплотнения.

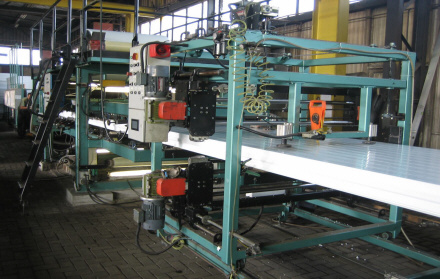

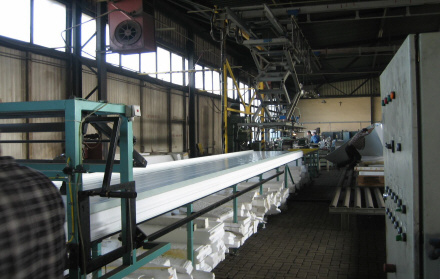

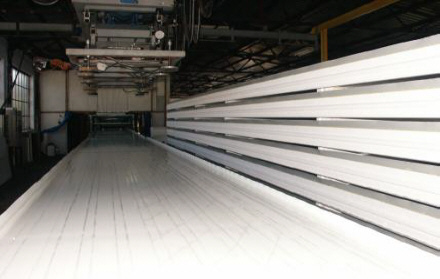

Технологическая линия для производства сэндвич-панелей состоит из:
1. Система для подачи панелей из полистирола,

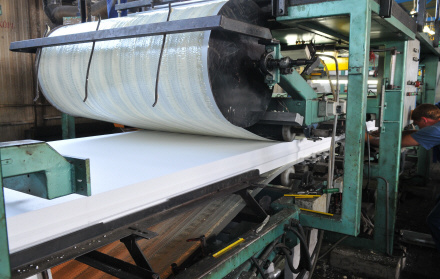

2. Разматыватель для листового металла,
3. Система фрезерования для пенополистирола,
4. Клеющий пресс,
5. Система измерения и резки панелей на указанную длину,

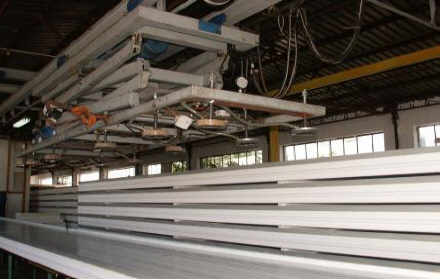

6. Вакуумный Autostaker,

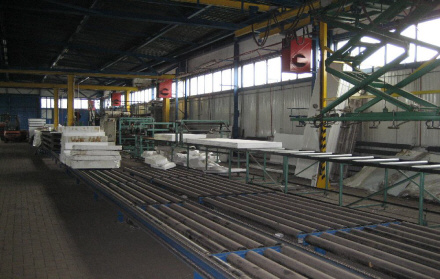

7. Роликовая система транспортировки.
Технические данные линии для производства сэндвич-панелей:
Толщина профилированной ленты: Ø 0,5 - 0,55 мм,
Ширина профилированной ленты: 1250 мм,
Способ применения ленты: транспортирующие ролики,
Длина профилированной ленты: 800 м (длина листового металла в рулоне 4 т),
Длина целой линии: 38 м,
Ширина линии: 2,5 м (с цепным конвейером 4,3 м),
Высота линии: 4,6 м,
Вес: пресс 6 т,
Установленная мощность: 24 кВт (двигатели) + 20 кВт (обогреватели),
Скорость линии: 1.5 - 3.5 м / мин,
Метод крепления: полиуретановый клей,
Тип изоляционного вкладыша: пенополистирол, минеральная вата,
Контроль скорости склеивания: ручной,

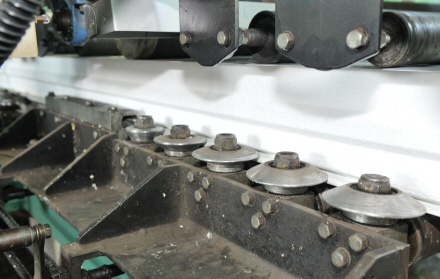

Насосные системы: профилирующие установки (металлические ролики) - микроволны,
Гидравлический агрегат: около 3 кВт,
Способ нарезки: механический резак с цифровым определением параметров,
Метод резки панелей: механический, с одновременным сгибом краев.
Технические характеристики разматывающего устройства:
Тип устройства: гидравлическое,
Диаметр отверстия круга: Ø 508 мм,
Управление: ручное (регулировочный винт),
Катушка расширения: гидравлическая (гидравлический насос, ручной),
Максимальный вес рулона: до 4 тонн,
Ширина ленты: 1250 мм,
Вес разматывающего устройства: 270 кг / шт.
Производственная мощность: до 1000 м2/ смена.
Минимальное количество для обслуживания линии: 6 человек + 1 человек для обслуживания вилочного погрузчика.

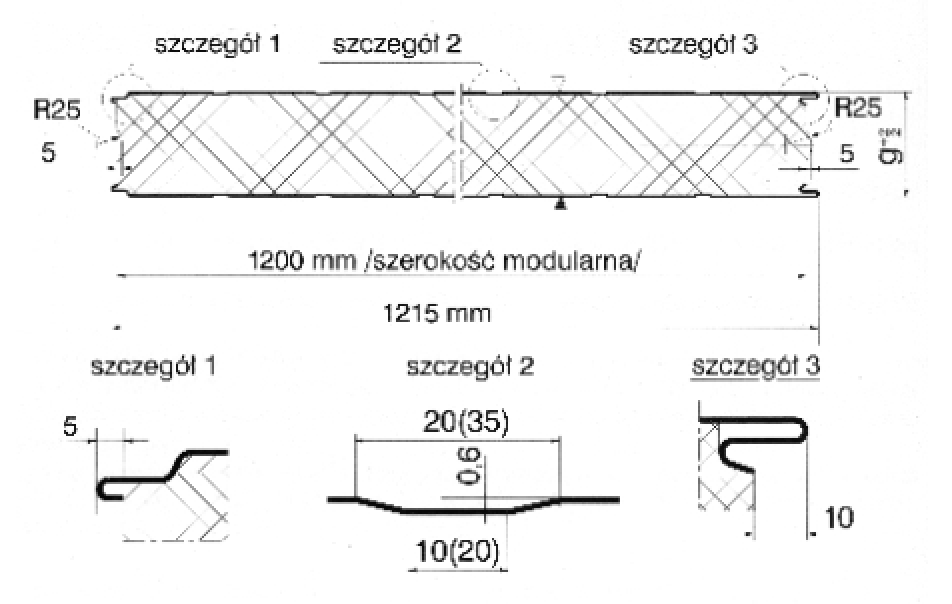

Технический чертеж – настенная панель

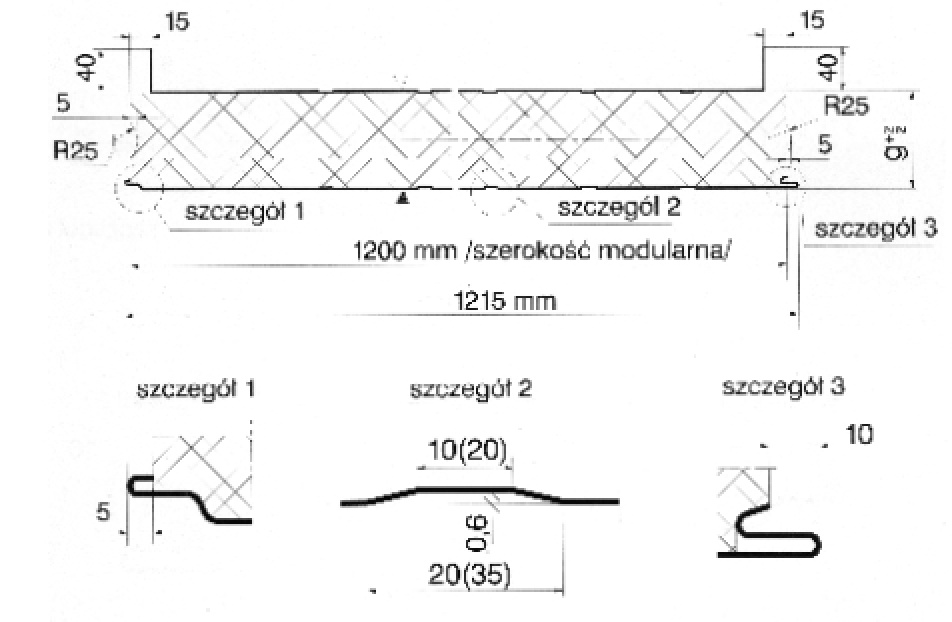

Технический чертеж - потолочный панель
